Tirixto cho dòng điện đi qua khi:

Đáp án: A. U_AK > 0, U_GK > 0

Vì tirixto mở khi và chỉ khi phân cực thuận và cực điều khiển dương.

Lý thuyết Tirixto

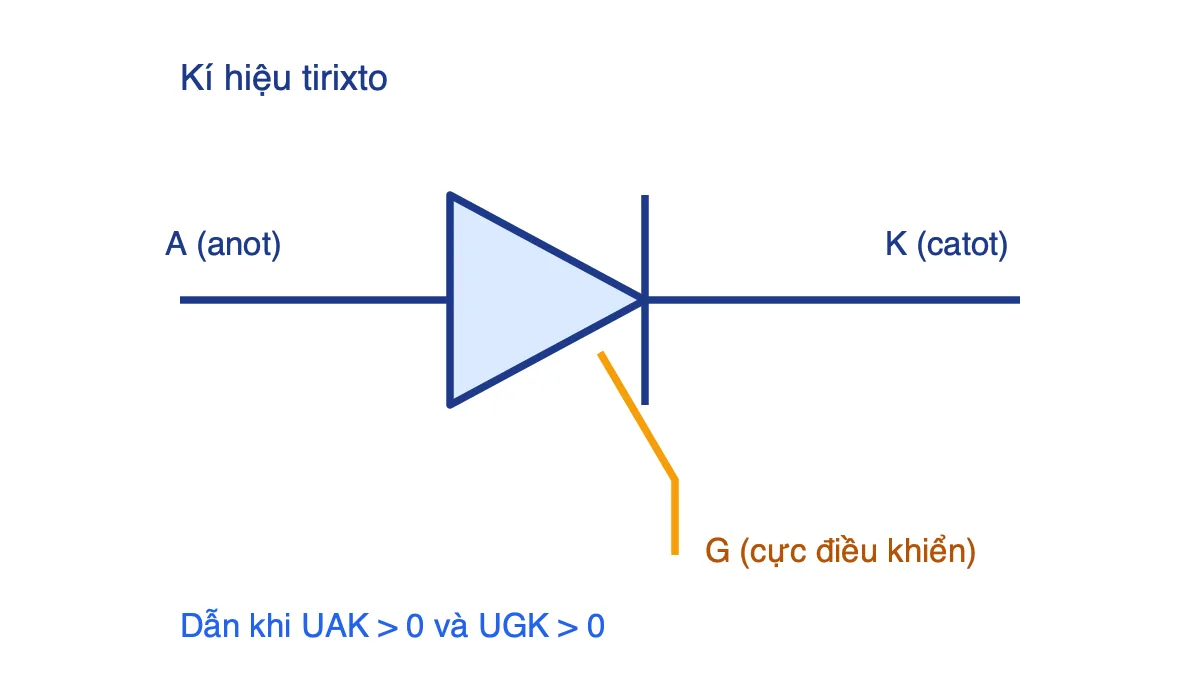

Cấu tạo, kí hiệu, công dụng

Tirixto là linh kiện bán dẫn có ba lớp tiếp giáp P – N, có vỏ bọc bằng nhựa hoặc kim loại, có ba dây dẫn ra là ba điện cực: Anôt (A), Catôt (K), Điều khiển (G)

Tirixto thường được dùng trong mạch chỉnh lưu có điểu khiển, bằng cách điều khiển cho UGK xuất hiện sớm hay muộn, qua đó thay đổi giá trị của điện áp ra.

Nguyên lý làm việc và số liệu kĩ thuật

a) Nguyên lí làm việc

Khi chưa có điện áp dương U_GK vào cực điều khiển thì dù cực anot có được phân cực thuận U_AK> 0, tirixto vẫn không dẫn điện

Khi đồng thời có U_AK dương và UGK cũng dương thì tirixto mới dẫn điện. Khi tirixto đã thông, U_GK không còn tác dụng nữa. Lúc này tirixto làm việc như một điôt tiếp mặt, nó chỉ dẫn một chiều từ A sang K và sẽ ngưng dẫn khi U_AK< 0.

b) Số liệu kĩ thuật

Khi dùng Tirixto cần quan tâm tới các số liệu kĩ thuật chủ yếu là: I_AK định mức; UAK định mức; U_GK định mức; I_GK định mức.
