Giải bài tập Công nghệ lớp 12 Bài 14: Mạch điều khiển tín hiệu

Câu hỏi và bài tập ( trang 61 SGK Công nghệ 12 )

Câu 1 trang 61 SGK Công nghệ 12: Mạch điều khiển tín hiệu là gì?

Trả lời:

Mạch điều khiển tín hiệu là mạch điện tử điều khiển sự thay đổi trạng thái của tín hiệu.

Câu 2 trang 61 SGK Công nghệ 12: Vẽ sơ đồ khối và giải thích nguyên lí mạch điều khiển tín hiệu.

Trả lời:

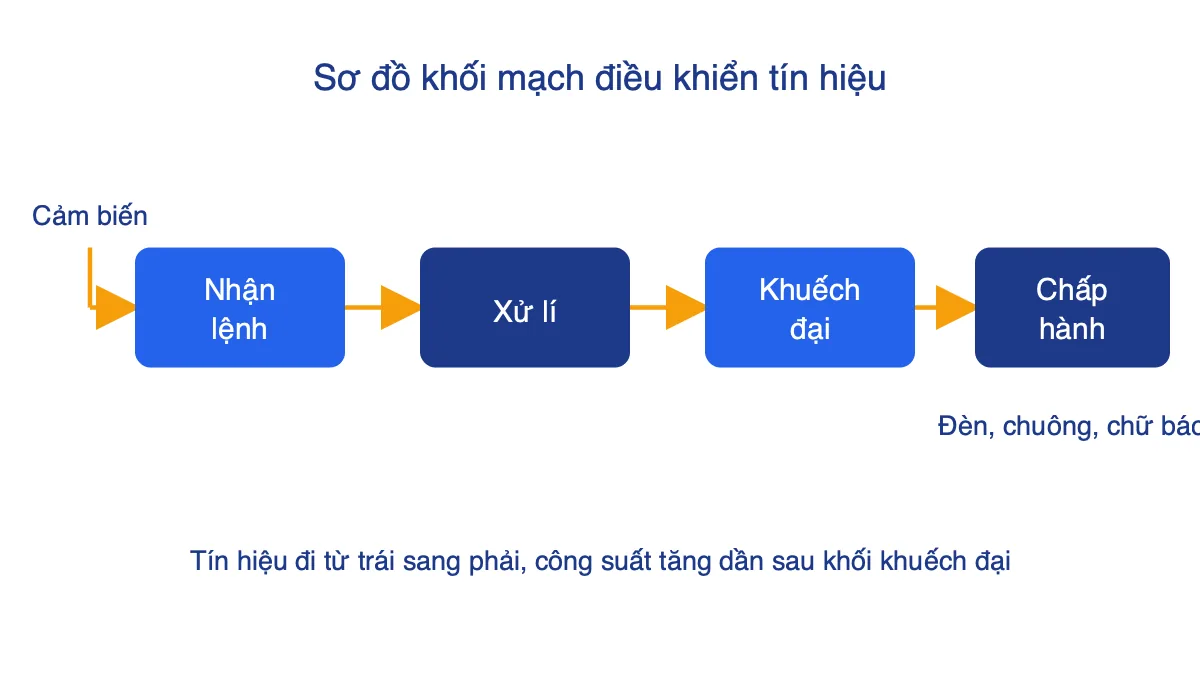

Giải Công nghệ 12 (ảnh 1)

* Sơ đồ khối mạch điều khiển tín hiệu:

- Khối nhận lệnh.

- Khối xử lí.

- Khối khuếch đại.

- Khối chấp hành.

* Nguyên lí chung:

- Sau khi nhận lệnh báo từ cảm biến, mạch điều khiển xử lí tín hiệu đã nhận, điều chế theo một nguyên tắc nào đó.

- Sau khi xử lí xong, tín hiệu được khuếch đại đến công suất cần thiết và đưa đến khối chấp hành.

- Khối chấp hành sẽ phát lệnh báo hiệu bằng chuông, đèn, hàng chữ nổi và chấp hành lệnh.

Câu 3 trang 61 SGK Công nghệ 12: Trong sơ đồ mạch điện hình 14 - 3, khi cần thay đổi ngưỡng báo hiệu và bảo vệ từ 230V xuống 220V thì con chạy biến trở VR

Trả lời:

Giải Công nghệ 12 (ảnh 2)

Rơ le K hút khi T1,T2 dẫn điện áp từ VR vượt quá ngưỡng đánh thủng của đíốt ổn áp Đ0. việc đặt ngưỡng cho Đ0 nhờ VR. Đầu biến trờ nối với Đo càng xuống thấp (gần về phía R1) thì điện áp trên ĐO càng thấp, lúc đó điện áp nguồn phải cao lên mới đủ ngưỡng đánh thủng Đ0. Ngược lại đẩu nối với Đ0 càng lên cao (gần về phía Đ1) thì điện áp trên Đ0 càng cao. điện áp nguồn dù thấp hơn cũng đủ ngưỡng đánh thủng Đ0. Vậy VR phải nâng lên phía trên.
