Vẽ biểu đồ thể hiện quy mô và cơ cấu giá trị sản xuất nông nghiệp

Lưu ý: đề bài gốc có bảng số liệu riêng, còn bài này hướng dẫn phương pháp chung. Các số liệu bên dưới là ví dụ do chúng tôi tự đặt để minh hoạ, em hãy thay bằng số liệu trong đề của mình.

Bước 1: Nhận dạng yêu cầu để chọn đúng biểu đồ

Cụm từ “quy mô và cơ cấu” là dấu hiệu quan trọng. “Quy mô” là độ lớn của tổng giá trị. “Cơ cấu” là tỉ trọng từng bộ phận (trồng trọt, chăn nuôi, dịch vụ nông nghiệp) trong tổng đó.

Dữ kiện của bảng số liệu	Biểu đồ nên chọn
Chỉ 1 năm, hỏi cơ cấu	Biểu đồ tròn
2–3 năm, hỏi quy mô và cơ cấu	Biểu đồ tròn có bán kính khác nhau
Từ 4 năm trở lên, hỏi quy mô và cơ cấu	Biểu đồ cột chồng (giá trị tuyệt đối)
Từ 4 năm trở lên, chỉ hỏi sự chuyển dịch cơ cấu	Biểu đồ miền hoặc cột chồng 100%
Hỏi tốc độ tăng trưởng	Biểu đồ đường (lấy năm đầu = 100%)

Bước 2: Xử lí số liệu (ví dụ tự đặt)

Giả sử bảng số liệu cho giá trị sản xuất nông nghiệp (giá hiện hành) của một vùng như sau:

Năm	Trồng trọt	Chăn nuôi	Dịch vụ nông nghiệp	Tổng
2010	120	50	10	180
2020	200	100	20	320

(Đơn vị: nghìn tỉ đồng)

a) Tính cơ cấu (%) theo công thức: tỉ trọng bộ phận = giá trị bộ phận ÷ tổng × 100%.

• 2010: trồng trọt 120/180 ≈ 66,7%; chăn nuôi 50/180 ≈ 27,8%; dịch vụ 10/180 ≈ 5,5%.
• 2020: trồng trọt 200/320 = 62,5%; chăn nuôi 100/320 ≈ 31,3%; dịch vụ 20/320 ≈ 6,2%.

Làm tròn xong nhớ cộng lại cho đủ 100%. Nếu lệch 0,1% thì điều chỉnh ở thành phần nhỏ nhất.

b) Tính góc ở tâm: 1% ứng với 3,6°.

• 2010: 240° – 100° – 20°.
• 2020: 225° – 112,5° – 22,5°.

c) Tính bán kính: diện tích hình tròn tỉ lệ với tổng giá trị nên bán kính tỉ lệ với căn bậc hai của tổng. Chọn bán kính năm đầu rồi tính:

r₂₀₂₀ = r₂₀₁₀ × √(320/180) = r₂₀₁₀ × 4/3.

Nếu lấy r₂₀₁₀ = 3 cm thì r₂₀₂₀ = 4 cm.

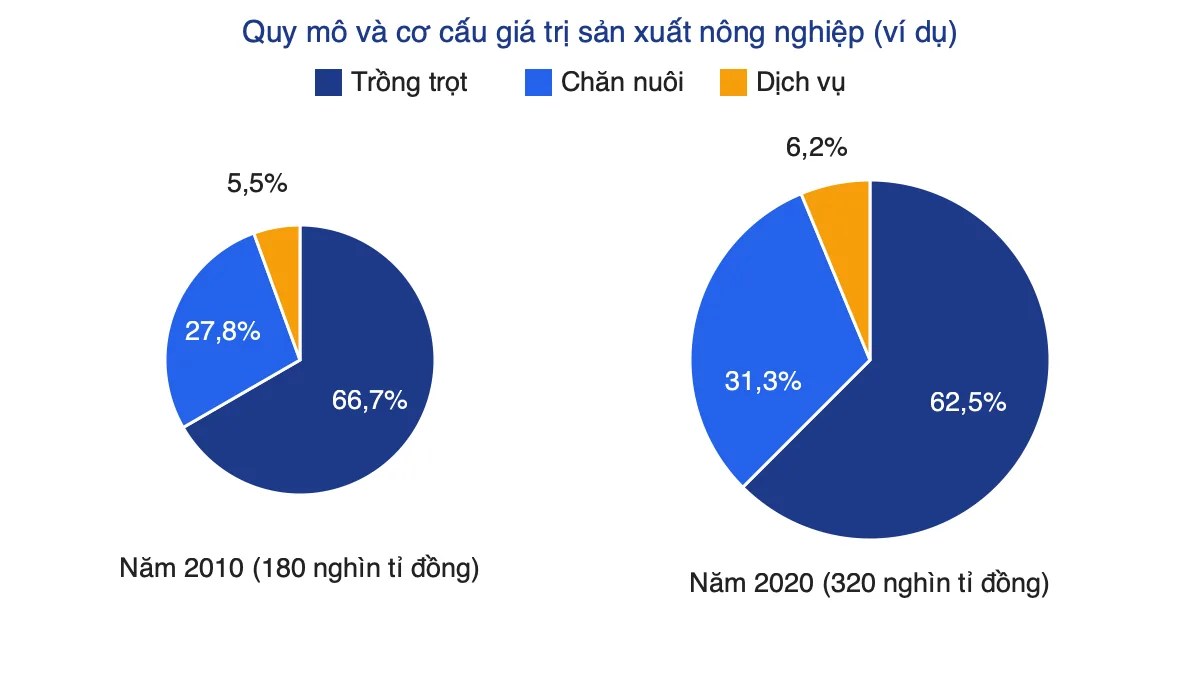

Bước 3: Vẽ biểu đồ

1. Vẽ hai hình tròn với bán kính đã tính, đặt cạnh nhau, năm sớm bên trái.
2. Bắt đầu từ tia 12 giờ, vẽ các nan quạt theo chiều kim đồng hồ, cùng thứ tự thành phần ở cả hai hình.
3. Tô màu hoặc kẻ vạch khác nhau, ghi số % vào từng phần.
4. Lập bảng chú giải, ghi tên biểu đồ (“Biểu đồ quy mô và cơ cấu giá trị sản xuất nông nghiệp của … năm 2010 và 2020”) và ghi năm, tổng giá trị dưới mỗi hình.

Bước 4: Nhận xét

Nhận xét gồm hai ý: quy mô thay đổi thế nào và cơ cấu chuyển dịch ra sao. Có số liệu dẫn chứng.

• Quy mô: tổng giá trị tăng từ 180 lên 320 nghìn tỉ đồng, tăng khoảng 1,78 lần. Chăn nuôi và dịch vụ cùng tăng gấp 2 lần, trồng trọt tăng khoảng 1,67 lần.
• Cơ cấu: trồng trọt vẫn chiếm tỉ trọng cao nhất nhưng giảm từ 66,7% xuống 62,5% (giảm 4,2 điểm %). Chăn nuôi tăng từ 27,8% lên 31,3% (tăng 3,5 điểm %). Dịch vụ nông nghiệp tăng nhẹ, khoảng 0,7 điểm %.
• Giải thích ngắn: nhu cầu thực phẩm tăng, chăn nuôi theo hướng trang trại, công nghiệp được đầu tư nên chăn nuôi tăng nhanh hơn trồng trọt.

Lỗi sai thường gặp

• Vẽ hai hình tròn bằng nhau trong khi đề hỏi quy mô – mất điểm vì không thể hiện được độ lớn.
• Lấy bán kính tỉ lệ thẳng với tổng giá trị thay vì căn bậc hai.
• Đổi thứ tự thành phần giữa các hình tròn, người đọc khó so sánh.
• Thiếu tên biểu đồ, chú giải hoặc đơn vị.
• Nhận xét chỉ mô tả “tăng, giảm” mà không có số liệu; hoặc nhầm cơ cấu (%) với giá trị tuyệt đối.

Mẹo nhớ: “Quy mô – tròn to nhỏ; cơ cấu – chia quạt, mỗi % được 3,6°.”

Bài luyện tập

Bài 1. Giá trị sản xuất nông nghiệp của một tỉnh (số liệu tự đặt, đơn vị tỉ đồng): năm A – trồng trọt 300, chăn nuôi 160, dịch vụ 40; năm B – trồng trọt 396, chăn nuôi 288, dịch vụ 36. Hãy tính cơ cấu, góc và tỉ lệ bán kính để vẽ biểu đồ.

Đáp án: Tổng năm A = 500, năm B = 720. Cơ cấu năm A: 60% – 32% – 8% (góc 216° – 115,2° – 28,8°). Cơ cấu năm B: 55% – 40% – 5% (góc 198° – 144° – 18°). Tỉ lệ bán kính r_B/r_A = √(720/500) = √1,44 = 1,2; ví dụ r_A = 2,5 cm thì r_B = 3 cm.

Bài 2. Bảng số liệu có 5 năm, đề yêu cầu thể hiện quy mô và cơ cấu giá trị sản xuất nông nghiệp. Chọn biểu đồ nào?

Đáp án: Biểu đồ cột chồng, mỗi cột là một năm, chiều cao cột là tổng giá trị, các đoạn trong cột là trồng trọt, chăn nuôi, dịch vụ.

Bài 3. Từ kết quả Bài 1, viết hai nhận xét về cơ cấu.

Đáp án gợi ý: Trồng trọt luôn chiếm tỉ trọng lớn nhất nhưng giảm từ 60% xuống 55%; chăn nuôi tăng từ 32% lên 40%, dịch vụ giảm nhẹ từ 8% xuống 5%.

Câu hỏi thường gặp

Biểu đồ nào thể hiện được cả quy mô và cơ cấu?

Biểu đồ tròn có bán kính khác nhau (với 2–3 năm) hoặc biểu đồ cột chồng giá trị tuyệt đối (từ 4 năm trở lên). Quy mô thể hiện bằng bán kính hoặc chiều cao cột, cơ cấu bằng các phần chia trong hình.

Cách tính bán kính các hình tròn khi vẽ biểu đồ quy mô?

Bán kính tỉ lệ với căn bậc hai của tổng giá trị. Chọn bán kính năm đầu, bán kính năm sau = bán kính năm đầu × căn bậc hai của (tổng năm sau chia tổng năm đầu).

Đổi tỉ trọng % sang góc ở tâm như thế nào?

Cả hình tròn là 360° ứng với 100%, nên 1% ứng với 3,6°. Nhân tỉ trọng (%) với 3,6 để được số đo góc của mỗi nan quạt.

Khi nhận xét biểu đồ nên viết những ý gì?

Nêu sự thay đổi của quy mô (tổng giá trị tăng hay giảm, gấp bao nhiêu lần) và sự chuyển dịch cơ cấu (thành phần nào tăng, giảm, bao nhiêu điểm %), kèm số liệu dẫn chứng và một ý giải thích ngắn.
