Trả lời nhanh
Trong phần mềm đồ họa vectơ Inkscape, điểm neo góc (nút nhọn, nơi đường bị gấp khúc) được thể hiện bằng hình thoi, tương ứng phương án C. Hai loại điểm neo còn lại có hình khác: điểm neo trơn là hình vuông, điểm neo trơn tự động là hình tròn. Hình dạng này giúp em nhìn là biết ngay đường cong tại điểm đó bị gấp góc hay uốn mượt.
Điểm neo là gì?
Trong đồ họa vectơ, mỗi đường hay hình vẽ được tạo từ các điểm neo (còn gọi là nút) nối với nhau bằng các đoạn thẳng hoặc đoạn cong. Khi em kéo một điểm neo, cả đoạn đường gắn với nó thay đổi theo. Đây là điều khiến ảnh vectơ dễ chỉnh sửa mà không bị vỡ hình.
Tuỳ cách các đoạn đường gặp nhau tại điểm neo, phần mềm chia điểm neo thành nhiều loại và vẽ mỗi loại bằng một hình riêng.

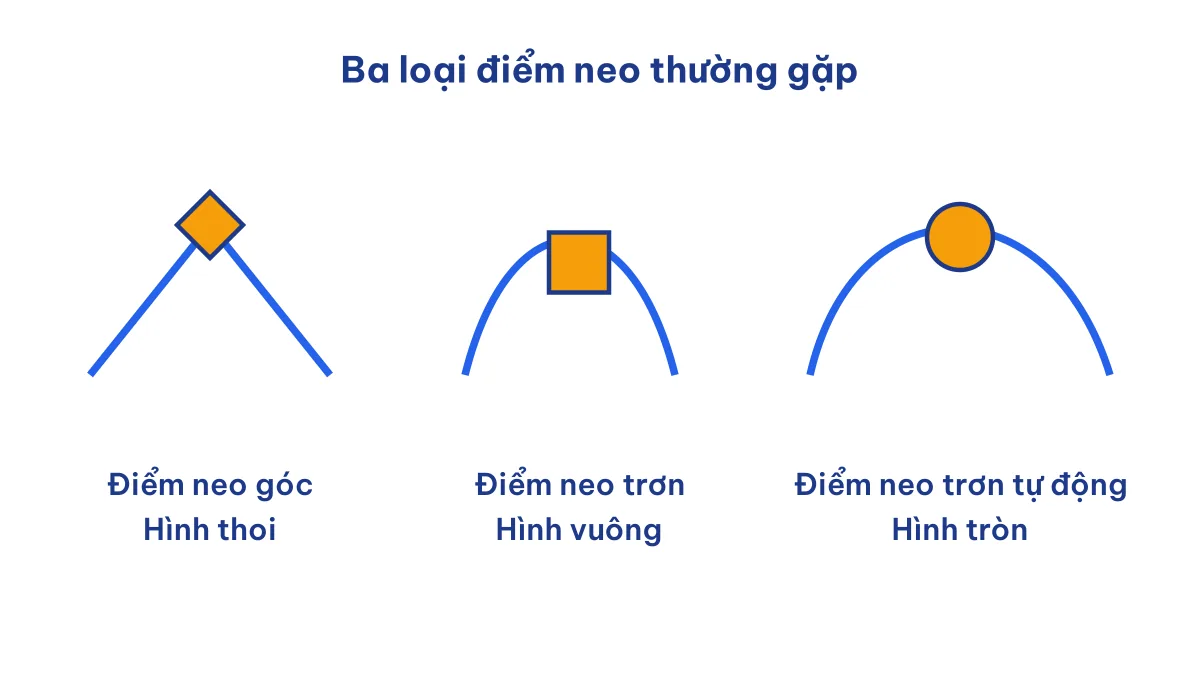

Ba dạng điểm neo thường gặp
| Loại điểm neo | Hình hiển thị | Đặc điểm của đường tại điểm đó |
|---|---|---|
| Điểm neo góc (nút nhọn) | Hình thoi | Hai đoạn đường gặp nhau tạo góc nhọn; mỗi tay nắm điều khiển độc lập |
| Điểm neo trơn | Hình vuông | Đường đi qua điểm neo một cách mượt, hai tay nắm cùng nằm trên một đường thẳng |
| Điểm neo trơn tự động | Hình tròn | Phần mềm tự tính độ cong, em không cần chỉnh tay nắm |
Vì sao hình thoi biểu thị “góc”?
Hình thoi có bốn đỉnh nhọn, gợi cảm giác “có góc”. Hình vuông có bốn cạnh đều và ổn định, gợi sự cân bằng của đường trơn. Hình tròn không có góc nào nên hợp với điểm do phần mềm tự làm mượt. Em có thể nhớ theo cách đó: nhọn thì thoi, đều thì vuông, mềm thì tròn.
Cách loại trừ trong câu trắc nghiệm
- Điểm neo góc có “góc” nên loại phương án chỉ toàn hình không có góc.
- Hình tam giác không phải ký hiệu của điểm neo trong phần mềm đồ họa vectơ thông dụng, nên cũng bỏ qua.
- Nếu có cả hình vuông và hình thoi, hãy nhớ: vuông là điểm neo trơn, thoi là điểm neo góc.
Thực hành nhanh trên phần mềm
Em vẽ một hình chữ nhật hoặc một ngôi sao rồi chuyển sang công cụ chỉnh sửa nút. Các đỉnh của ngôi sao hiện ra là hình thoi vì đường bị gập thành góc. Sau đó em chọn một điểm và đổi sang loại trơn, hình hiển thị sẽ đổi thành hình vuông và đường tại đó trở nên mượt hơn. Làm một lần như vậy, em sẽ nhớ rất lâu.
Lưu ý
Hình hiển thị điểm neo có thể khác nhau giữa các phần mềm và các phiên bản. Khi làm bài, em căn cứ vào phần mềm được nhắc trong sách giáo khoa hoặc trong đề. Với Inkscape, quy ước trên là quy ước chuẩn của phần mềm.
Lỗi sai thường gặp
- Nhầm điểm neo góc với điểm neo trơn vì cả hai đều là các điểm nhỏ nằm trên đường vẽ.
- Cho rằng điểm neo là “điểm ảnh”. Điểm ảnh là đơn vị của ảnh bitmap, còn điểm neo là của ảnh vectơ.
- Tưởng rằng đổi loại điểm neo sẽ làm thay đổi màu của hình. Thực tế nó chỉ thay đổi độ cong của đường.
Luyện tập
- Điểm neo trơn được hiển thị bằng hình gì?
Đáp án: hình vuông. - Đỉnh của một hình tam giác vẽ bằng công cụ đường nét thường là loại điểm neo nào?
Đáp án: điểm neo góc, vì tại mỗi đỉnh hai cạnh gặp nhau tạo góc. - Muốn đường cong qua một điểm mượt mà mà không phải chỉnh tay nắm, em nên chọn loại điểm neo nào?
Đáp án: điểm neo trơn tự động (hình tròn).
Câu hỏi thường gặp
Điểm neo góc được thể hiện bằng hình gì?
Trong Inkscape, điểm neo góc (nút nhọn) được thể hiện bằng hình thoi.
Điểm neo trơn khác điểm neo góc thế nào?
Điểm neo trơn hiển thị hình vuông và làm đường đi qua mượt mà, còn điểm neo góc là hình thoi và làm đường bị gấp thành góc.
Điểm neo có ở ảnh bitmap không?
Không. Điểm neo chỉ có trong ảnh đồ họa vectơ; ảnh bitmap được tạo từ các điểm ảnh.
